产品展示

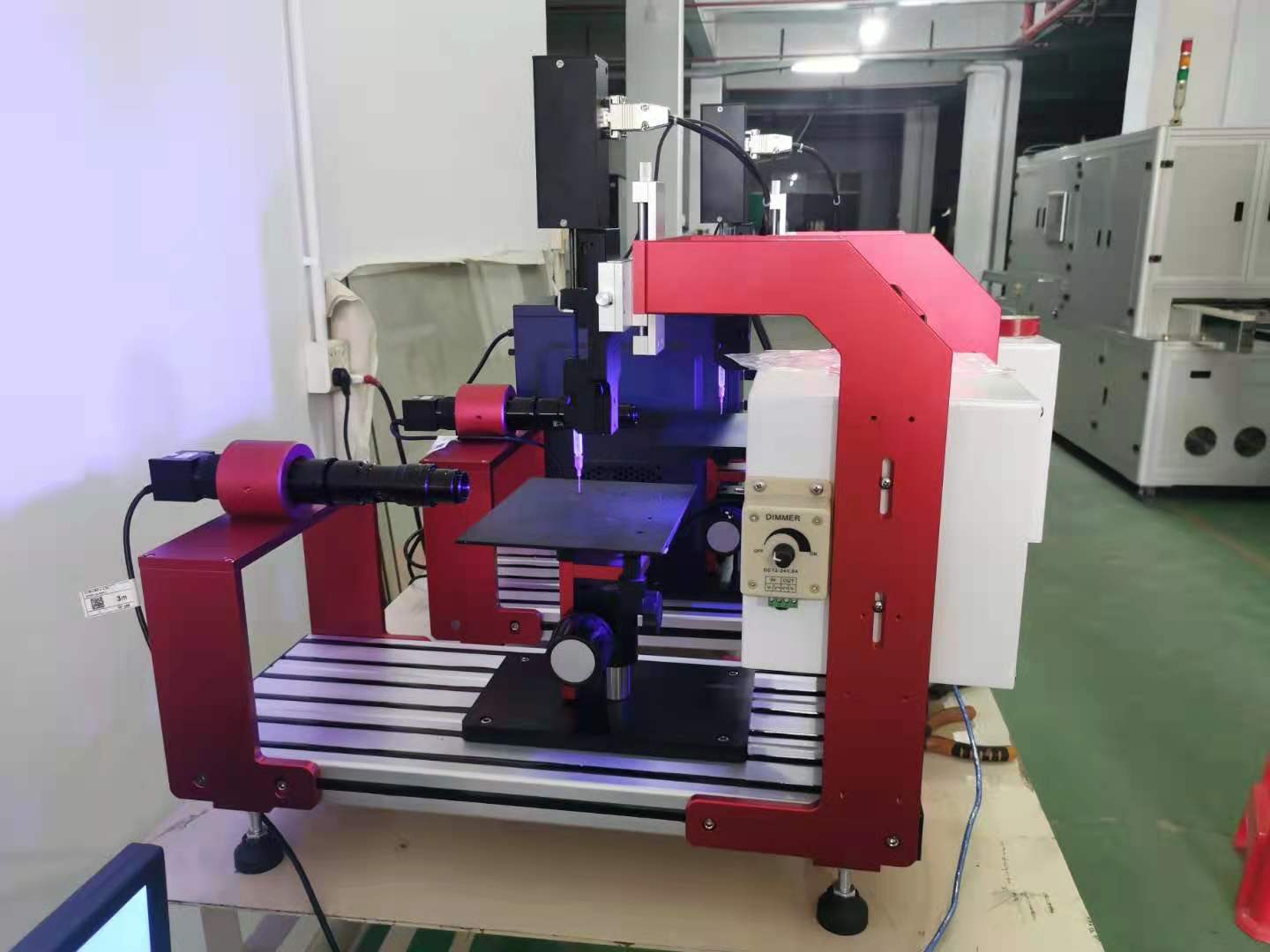

名称:高精度水滴角测试仪

 型号:ty-2800


 一、主要技术指标

l  接触角测量范围:0-1800

l  接触角分辨率精度:±0.10

l  接触角测试方法:座滴法

l  接触角分析方法:手动水平测量,手动斜面测量,自动宽高测量法(平面角20°以下标准测试方法),人工切线法,自动椭圆拟合法(平面角20°-120°标准测试方法),曲线法(专测试不规则产品及弧形产品)

l  2X定倍高清显微镜

l  数码CMOS摄像机

l  滴液方式:自动滴液

l  液体精度:0.01ul

l  录像/回播

l  瞬间截图

l  录像任意电影单张导出

l  工作台面尺寸:100mm×120mm

l  工作台移动:上下50mm  左右50mm  前后30mm

l  工作台上下伸缩:30mm

l  工作台固定板移动:前后150mm

l  进样器移动:上下100mm  左右100mm

l  显微镜移动:前后80mm(微调3mm

l  试样尺寸:210mm(宽)80mm(厚)×280mm(长)

l  仪器外形尺寸:320mm(宽)×530mm(长)×430mm(高)

本仪器突出特点:

一、         根据国际标准,进行标准设计仪器结构(注射针头:0.51mm、注液精度:0.1ul

二、         根据标准使用测量方法,如20°以下采用宽高法,20°-120°用椭圆法,避免因为方法用错导致测试结构偏差太大。(目前广东厂家只有用圆环法测试,这样偏差较大,而且不标准)

三、         具备测试曲面角测试,凹凸角测试,前进角后退角测试,避免后续因客户产品更新而导致仪器无法测试。如:后续触摸屏可能会出现曲面形。

四、         采用工业光源以及精确的算法,避免光源波长扩散,同时能够对2-10°角度进行精确测试。(目前市场上仪器因为光波长不稳定,而导致10°以下无法采集图像,因此无法测试)

五、仪器介绍

该仪器采用现代化工艺制造,仪器采用先进的专用CMOS数字摄像机,配倍高分辨率连续变倍显微镜和高亮度与稳定性好的工业光源,搭配三维样品台,可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台,能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节,扩大了仪器的使用范围。软件搭配修正功能,测试多次后的结果可以同时保存在同一报告下,能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户。
