产品展示
 |
|
产品参数：
材 料：光学玻璃
外形尺寸：1040X40X25mm
分 隔 值：1mm
线纹尺：
普通线纹尺参数
|
规格型号 |
长（mm） |
宽（mm） |
厚（mm） |
分格值 |
精度(μm) |
|
HBL01—100 |
130 |
30 |
5 |
0.1mm,0.5mm,1mm |
1 |
|
HBL01—200 |
230 |
30 |
5 |
0.1mm,0.5mm,1mm |
1 |
|
HBL01—300 |
330 |
30 |
5 |
0.1mm,0.5mm,1mm |
1 |
|
HBL01—400 |
430 |
30 |
5 |
0.1mm,0.5mm,1mm |
1 |
|
HBL01—500 |
530 |
30 |
5 |
0.1mm,0.5mm,1mm |
1 |
|
HBL01—600 |
630 |
30 |
5 |
1mm |
3 |
|
HBL01—700 |
730 |
30 |
5 |
1mm |
3 |
|
HBL01—800 |
830 |
30 |
5 |
1mm |
5—8 |
|
HBL01—1000 |
1030 |
30 |
5 |
1mm |
8—10 |
以上规格为常用规格，其他型号可以定做。
国家级别线纹尺参数
|
规格型号 |
长（mm） |
宽（mm） |
厚（mm） |
分格值 |
精度(μm) |
|
HBL01—1 |
50 |
30 |
5 |
0.01mm |
1 |
|
HBL01—10 |
13 |
30 |
5 |
0.01mm |
1 |
|
HBL01—100 |
130 |
30 |
10 |
1mm |
1 |
|
HBL01—200 |
230 |
30 |
10 |
1mm |
1.5 |
|
HBL01—300 |
330 |
30 |
15 |
1mm |
2.5 |
|
HBL01—400 |
430 |
30 |
15 |
1mm |
3 |
|
HBL01—500 |
530 |
30—35 |
15—25 |
1mm |
3.5 |
应用：工作线纹尺用于比长仪、测长机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件；在坐标镗床、坐标磨床等精密机床中作为定位元件线纹尺用于测量或定位时,要和读数显微镜、光学读数头或光电显微镜等配套使用。其中工具显微镜所用的线纹尺膜面向下，刻线在尺子的背面。
生产及检测规程依据：JJG73—2005（玻璃线纹尺检定规程）

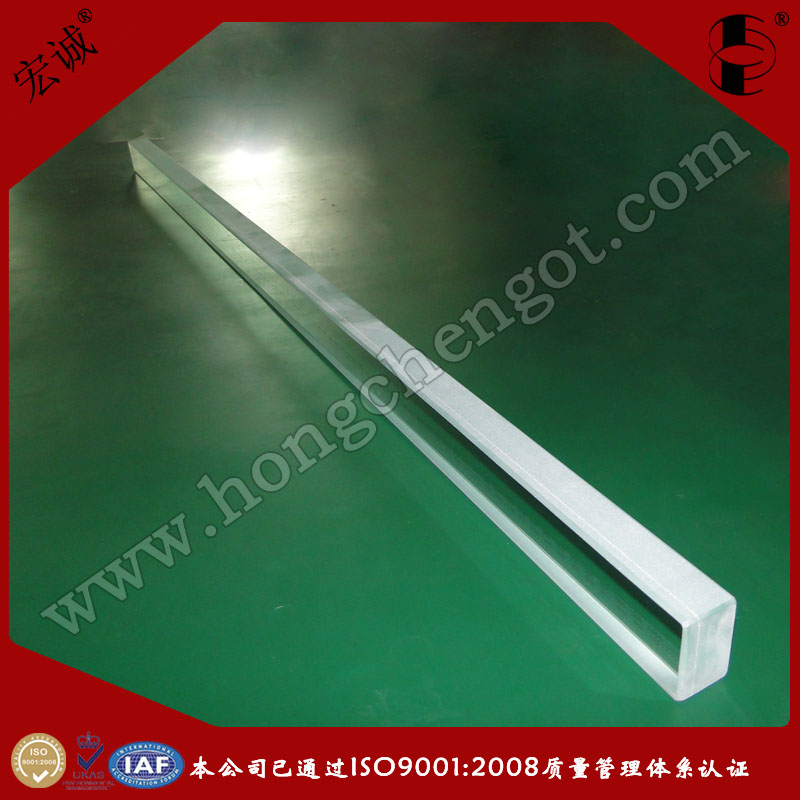

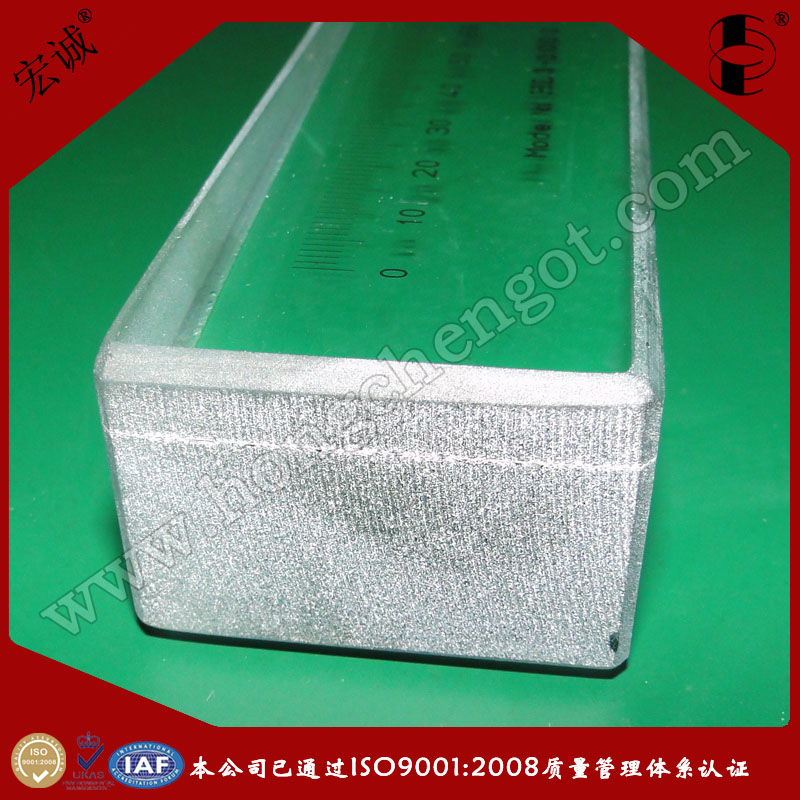

1000mm玻璃线纹尺
