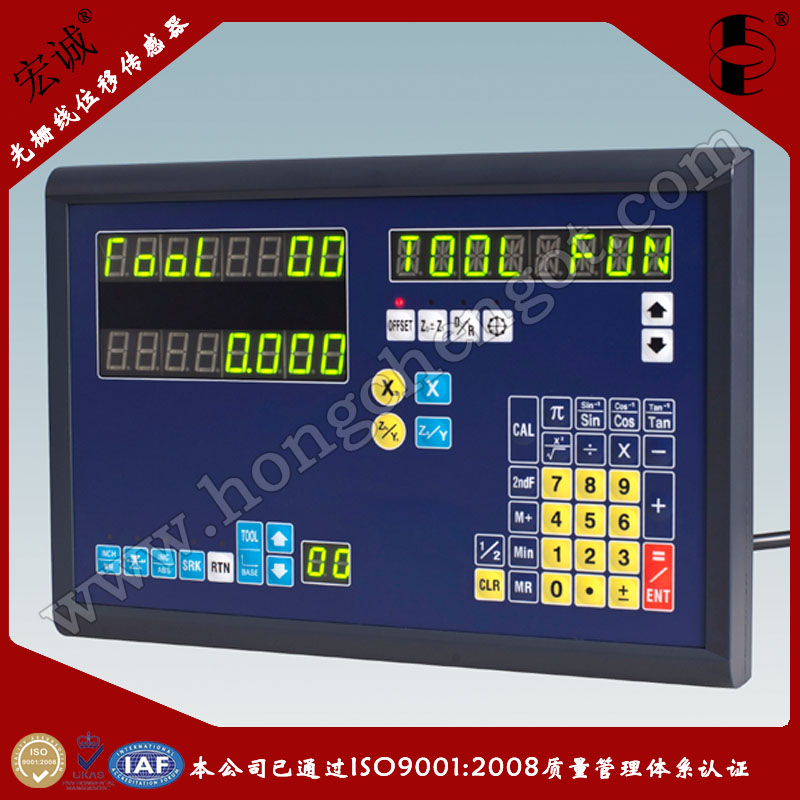

名称:CNC加工中心双轴光栅数显系统
产品编号:HPM06-GSW-1T
产品规格:310mm*195mm*80mm
产品电压:




分享按钮

CNC加工中心双轴光栅数显系统



产品介绍

光栅数显系统主要应用于直线位移的测量,光栅数显表可实现位移量的精确显示和自动控制,DRO系列光栅数显表广泛用于机床加工和仪器的精密测量。

1、数显表的通用功能:清零;预置数;自动分中;公英制转换;绝对坐标/相对坐标/200组用户坐标显示转换;停电记忆;200点辅助零位功能;寻找机械原点;线性误差修正;睡眠开关。

2、机床数显表加工功能:计算器功能;圆周分孔;斜线分孔;斜度加工;圆弧加工;车床功能;EDM输出;矩形内腔渐进加工;数字过滤;直径/半径显示。



光栅尺信号接线表:

CNC加工中心双轴光栅数显系统

光栅数显系统的优势

1、广泛用于铣床、车床、磨床、镗床、电加工机床及其他设备仪器等的配套及机床改造;

2、减少操作者视觉误差、减少劳动强度、减少废品率、提高效率;

3、操作方便,勿需特殊培训

4、具有高水平的抗干扰能力,稳定可靠;

5、安装、维修方便,具有全面强大的技术力量



应用领域

我们的光栅数显系统主要应用于以下几个方面:

1)、加工用设备:车床、铣床、镗床、磨床、钻床、电火花机、线切割等。

2)、测量用仪器:投影机、影像测量仪、工具显微镜等。

3)、对数控机床上刀具运动的误差起补偿作用 。另外配接PLC用于各类自动化机构的位移测量。



应用案例

CNC加工中心双轴光栅数显系统



产品图片

CNC加工中心双轴光栅数显系统
