产品展示
名称:标准平行平晶50mm-75mm
产品编号:HBM04-X75-1
产品规格:50mm-75mm
高度公差:

分享按钮

标准平行平晶



本产品介绍:

与平面平晶相似,把它与加工镜面相接触,就会产生干涉条纹,通过对此干涉条文的测量,可以求得工件被加工镜面的平面度和平行度。平行平晶的两面均为高精度的平整镜面,且相互间的平行度很高,适用于检测各种计量器具的测量工作面的平面度及平行度。平行平晶共分为4个系列,每个系列各分六组,每组四块。

产品规格:

每组平行平晶共四块,分四个尺寸系列组

测量面上平面度偏差:<0.1UM

平行度局部偏差: 0.03UM

测量面平行度误差:组1系列允许差值:0.06UM

                  23系列允许差值:0.08UM

                  4系列允许差值:0.1UM

1

平行平晶

0-25mm

4/

2

平行平晶

25-50mm

4/

3

平行平晶

50-75mm

4/

4

平行平晶

75-100mm

4/



平行平晶尺寸系列表

组号

0-25

25-50

50-75

75-100

1

15.00 15.12

15.25 15.39

40.00 40.12

40.25 40.37

65.00 65.12

65.25 65.37

90.00 90.12

90.25 90.37

2

15.12 15.25

15.37 15.50

40.12 40.25

40.37 40.50

65.12 65.25

65.37 65.50

90.12 90.25

90.37 90.50

3

15.25 15.37

15.50 15.62

40.25 40.37

40.50 40.62

65.25 65.37

65.50 65.62

90.25 90.37

90.50 90.62

4

15.37 15.50

15.62 15.75

40.37 40.50

40.62 40.75

65.37 65.50

65.62 65.75

90.37 90.50

90.62 90.75

5

15.50 15.62

15.75 15.87

40.50 40.62

40.75 40.87

65.50 65.62

65.75 65.87

90.50 90.62

90.75 90.87

6

15.62 15.75

15.87 16.00

40.62 40.75

40.87 41.00

65.62 65.75

65.87 66.00

90.62 90.75

90.87 91.00



应用领域

宏诚光学平行平晶适用于干涉法测量千分尺、卡规和千分表等测量面平面度、平面平行度,。也适用于高等院校、科学研究等单位做平行度等检测。

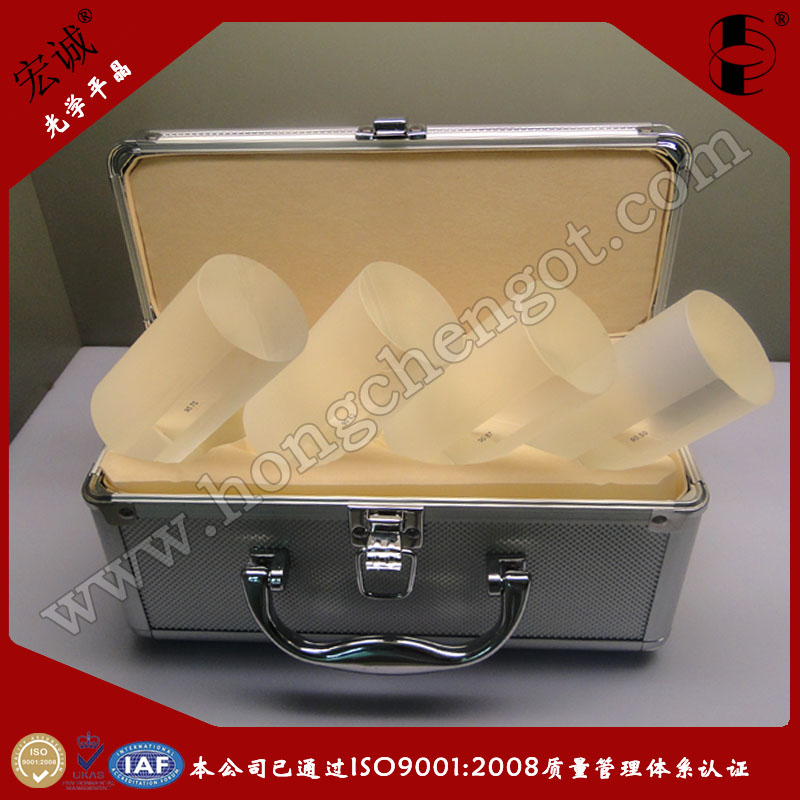

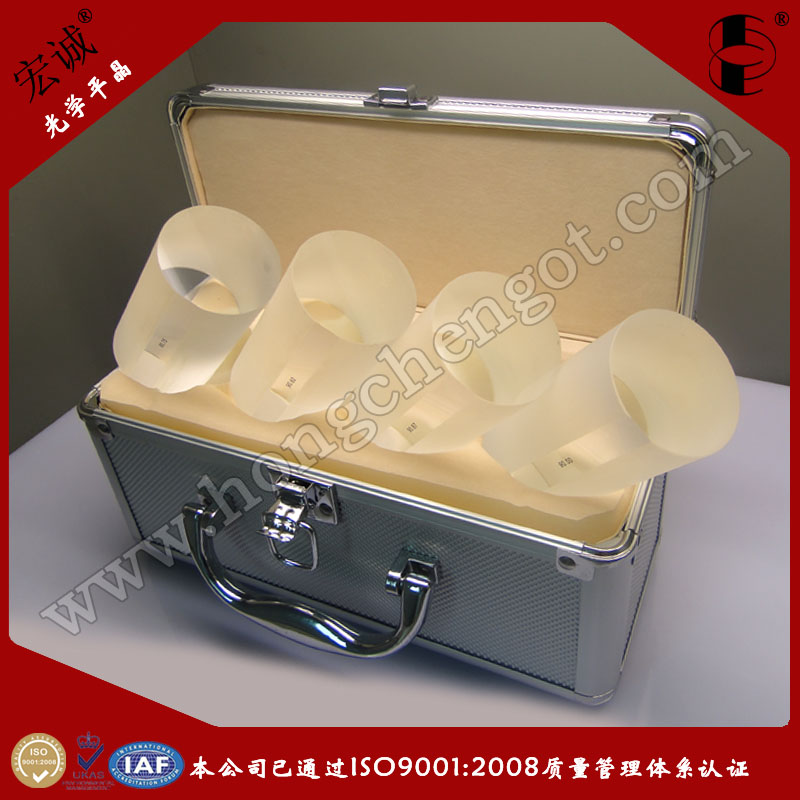

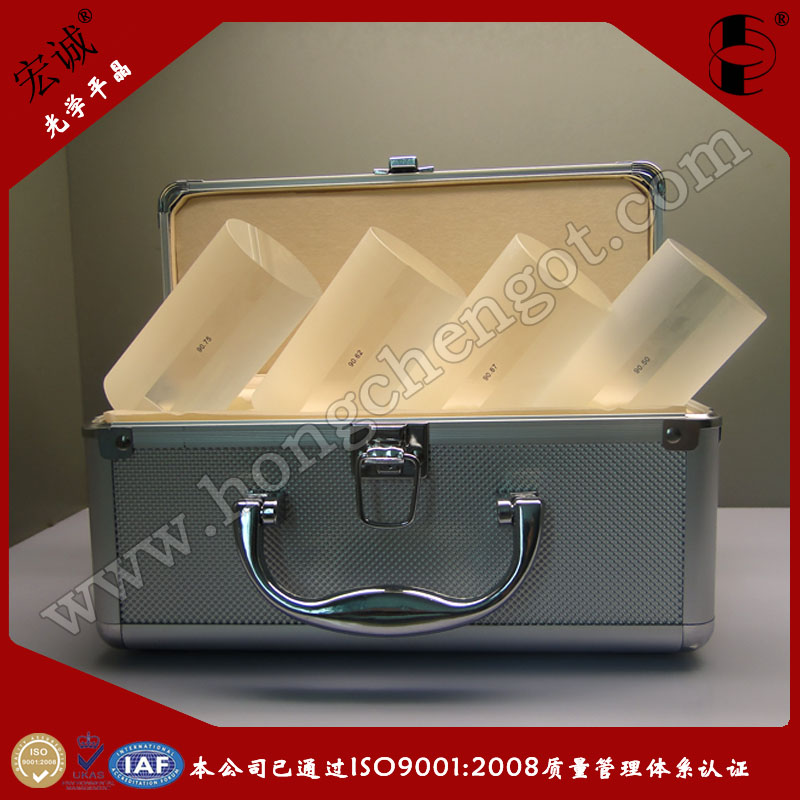

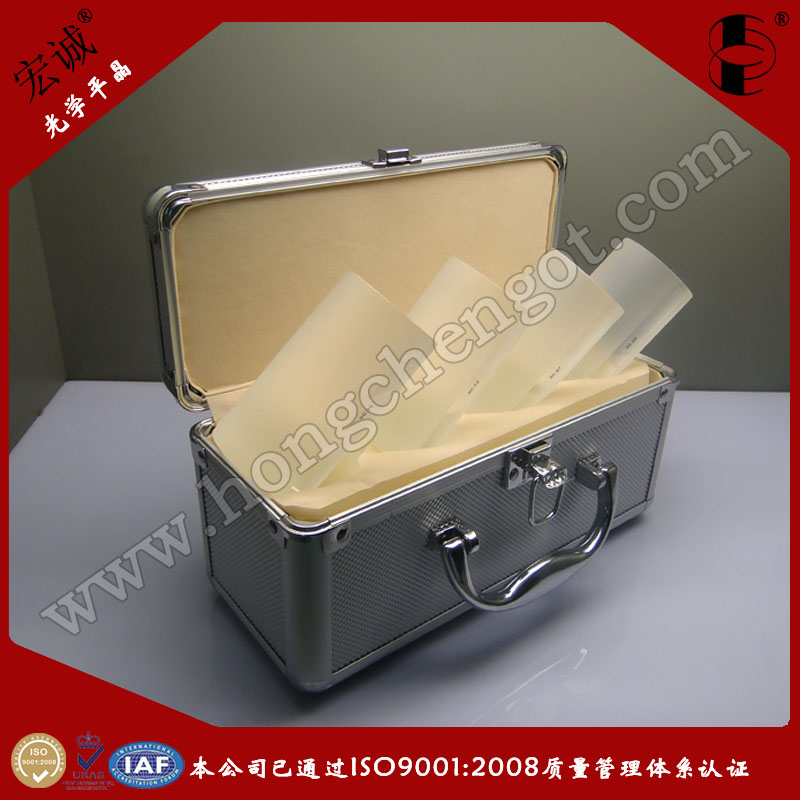

本产品图片:

标准平行平晶



标准平行平晶



标准平行平晶



标准平行平晶
