产品展示
名称:正片美军标分辨率力板63mm*63mm
产品编号:HBM03-FBL-1Z
产品规格:63mm*63mm*2mm
图形精度:1μm

分享按钮

负片光学分辨率检验板Optical resolution test board



本产品介绍

产品名称

产品编号

外形尺寸

mm

图形精度

(μm

分辨率范围(LP/mm)

正片美军标分辨率力板

HBM03-FBL-1Z

63*63*2

1

1-228



产品说明

光学分辨率检验板(Optical resolution test board),也叫分辨率力板,该产品根据美军标MIL-STD-150A对比度规格而设计,采用玻璃基底材料的美军标分辨力板,具备最大分辨率为 228 lp/mm USAF 1951图案,它的不同分辨率单元使用对应的组和单元标记,可以通过查表得出它的每个单元对应的分辨率,客户可根据需要选择选用不同基底材料的正片(Positive,深色图案,浅色背景)和负片(Negative,深色背景,浅色图案)

  它广泛应用于航空、航天和天文望远的复杂光学系统到日常生活中常用的光学产品的制造生产。主要应用于各类光学仪器设备(例如:显微镜、平行光管和望远镜等)的成像质量评价,而且非常适合于各类机器视觉镜头和光学零部件(如:航空侦察镜头、工业镜头、航空测绘镜头、投影物镜、显微物镜、照相机镜头、摄像机镜头和工业相机镜头等)的成像质量评价。

正片

负片

正片光学分辨率检验板Optical resolution test board

负片光学分辨率检验板Optical resolution test board



应用领域

主要应用于各类光学仪器设备(如:显微镜、平行光管和望远镜等)的成像质量评价,而且非常适合于各类镜头和光学零部件(如:航空侦察镜头、工业镜头、航空测绘镜头、投影物镜、显微物镜、照相机镜头、摄像机镜头和工业相机镜头等)的成像质量评价。



本产品图片:

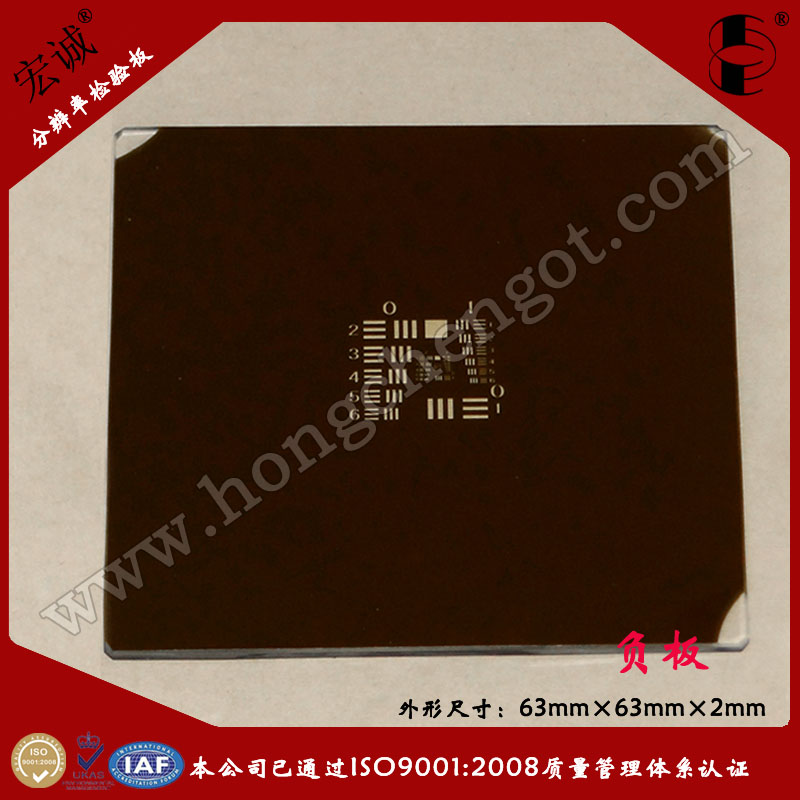

负片光学分辨率检验板Optical resolution test board

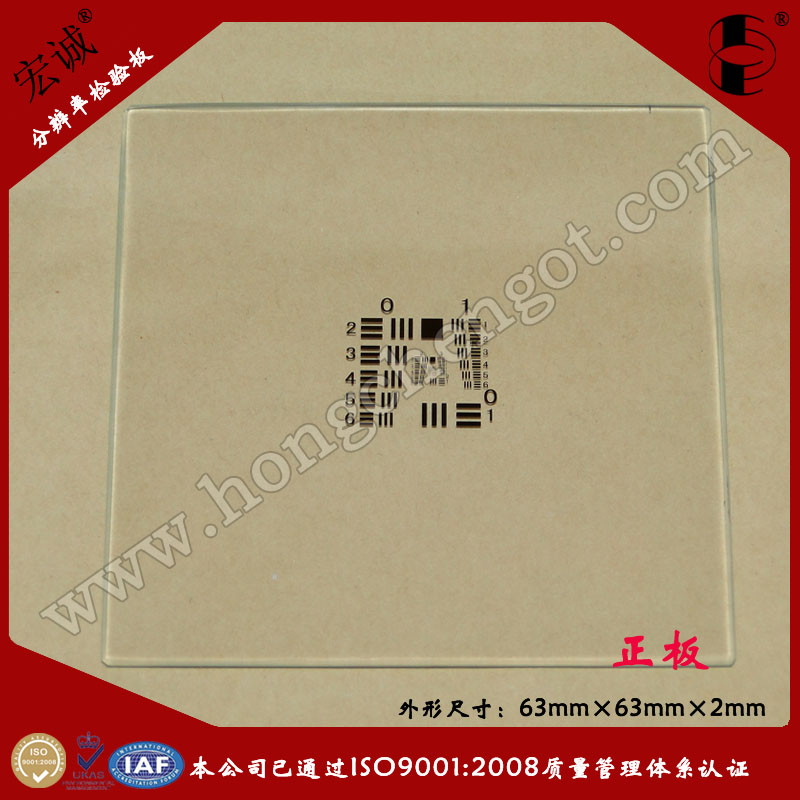

正片光学分辨率检验板Optical resolution test board
