产品展示
名称:光学投影机配件10倍放大镜头|半反半透镜镜片
产品编号:HSS01-FDJ-10
产品规格:
放大倍数:10倍

分享按钮

光学投影机配件10倍放大镜头|半反半透镜镜片



本产品介绍

产品名称

产品编号

放大倍数

光学投影机配件10倍镜头|半反半透镜镜片

HSS01-FDJ-10

10倍



工业变倍镜头产品说明

1.  0.7X-4.5X变倍范围,可接2X增倍镜以提高整体放大倍数,也可接0.5X0.25X广角镜以扩展视野大小。

2.  可与1/4″、1/3″、1/2″和2/3″像幅的摄像机配合使用。

3.  高倍时数值孔径0.093,最高分辨率可达270线对

4.  低倍时数值孔径0.032,具有优异锐度表现。

5.  在使用2/3″摄像机配合0.25X广角镜时,最大视野范围可扩展至:57mm

6.  具有优于同级产品的色差和分辨率表现



工业变倍镜头产品参数



放大倍率

共轭距

工作距

数值孔径

0.7X-4.5X

318mm

90mm

0.093



不同倍率的光学属性

倍率

0.7X

1X

2X

3X

4X

4.5X

数值孔径

0.032

0.045

0.07

0.086

0.093

0.093

景深(mm

0.53

   0.27

0.11

0.074

0.063

0.063

分辨率(线对)

90

130

   200

250

270

270

畸变(1/2″摄像机时)

0.49%

0.2%

0.05%

0.1%

0.1%

0.1%



工业变倍镜头产品特点

1 高分辨率、高对比度成像;

2 倍率准确,分别可6种倍率和9种倍率定格;

3 重复定位精度高;

4 变倍舒适,变倍过程顺畅平稳,中心偏移量小;

5 采用高硬度耐磨材料,使用寿命长;

6 通用环形灯接口,可按需要任意配置底光源或环形照明光源;

7 模块化设计,便于安装。



工业变倍镜头应用领域

广泛用于丝网印刷机械、贴合、切割、PS打孔机、PCB补线机、PCB打孔机、玻璃割片机、点胶机、SMT检测、贴版机等工业精密对位、定位、零件确认、尺寸测量、工业显微等CCD视觉对位、测量装置等领域。

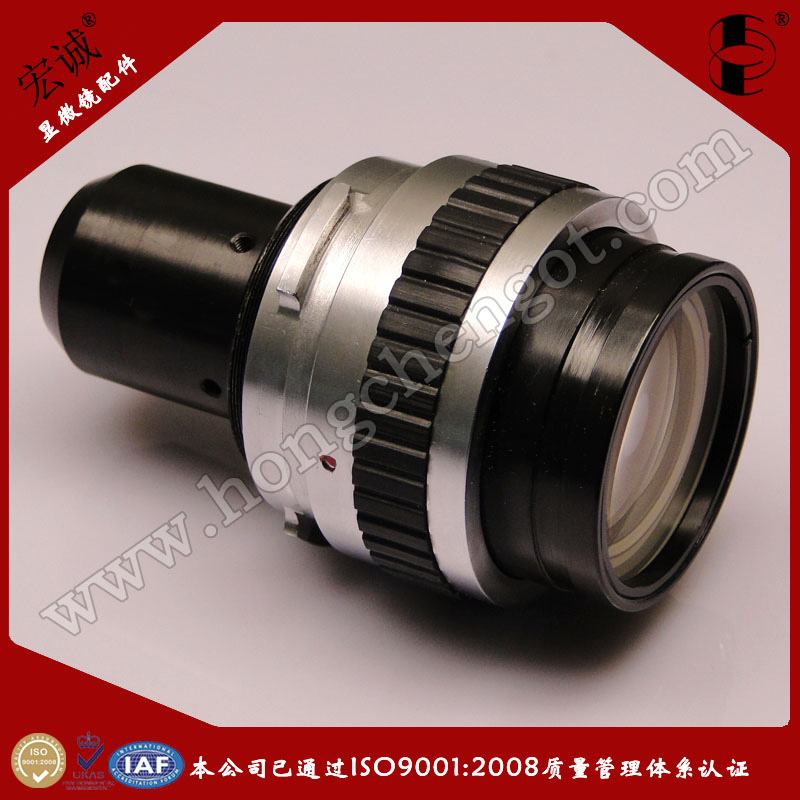

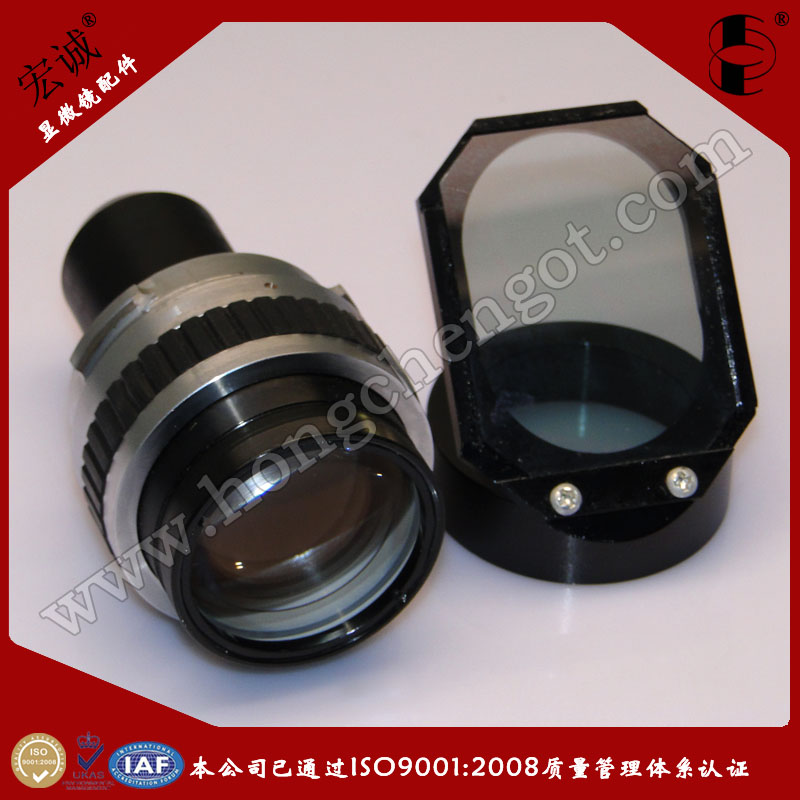

本产品图片:

光学投影机配件10倍放大镜头|半反半透镜镜片



光学投影机配件10倍放大镜头|半反半透镜镜片



光学投影机配件10倍放大镜头|半反半透镜镜片
