产品展示

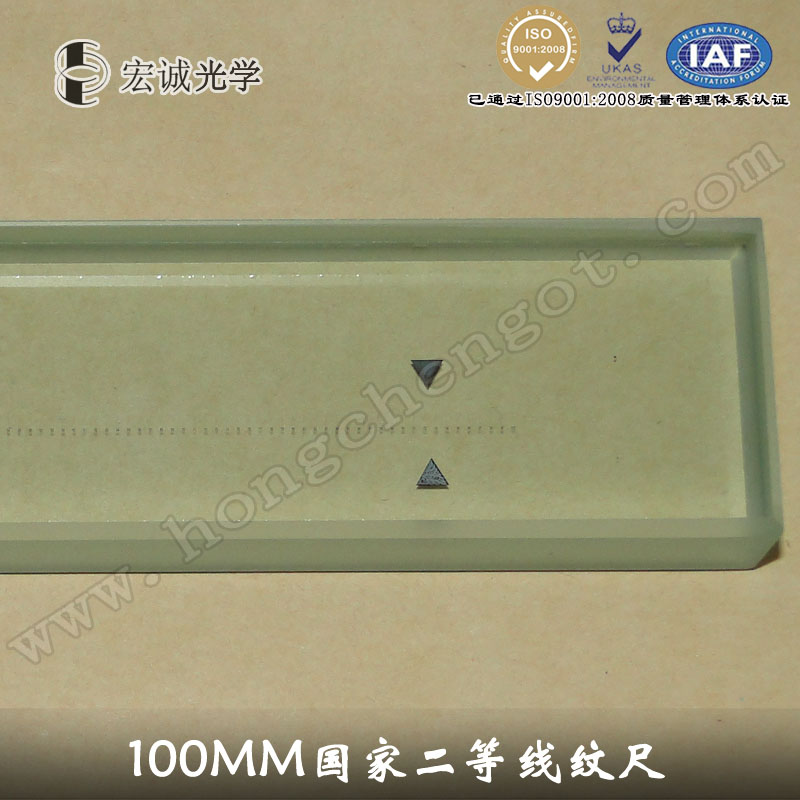

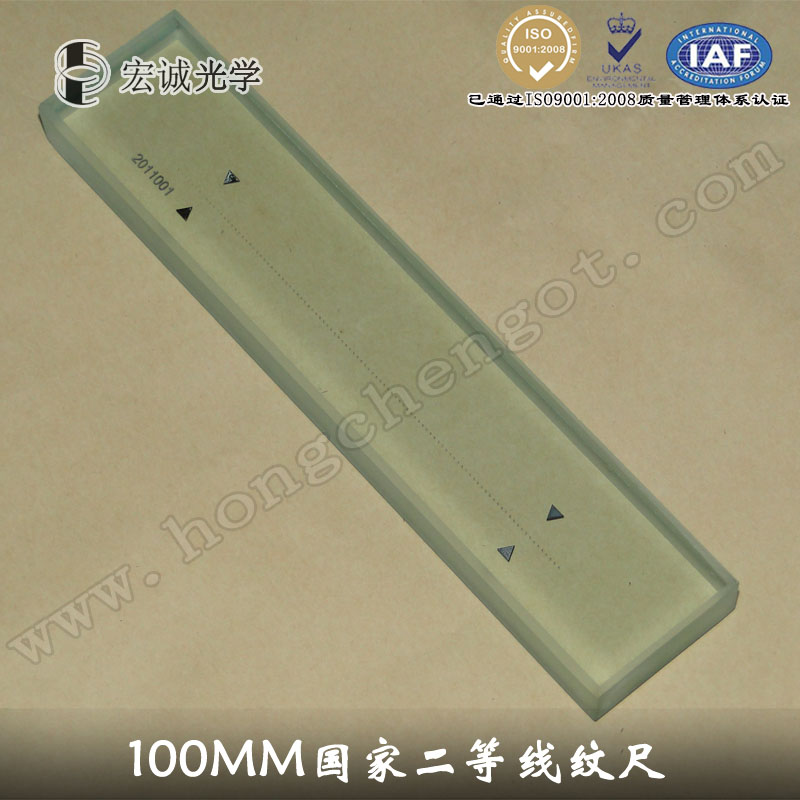

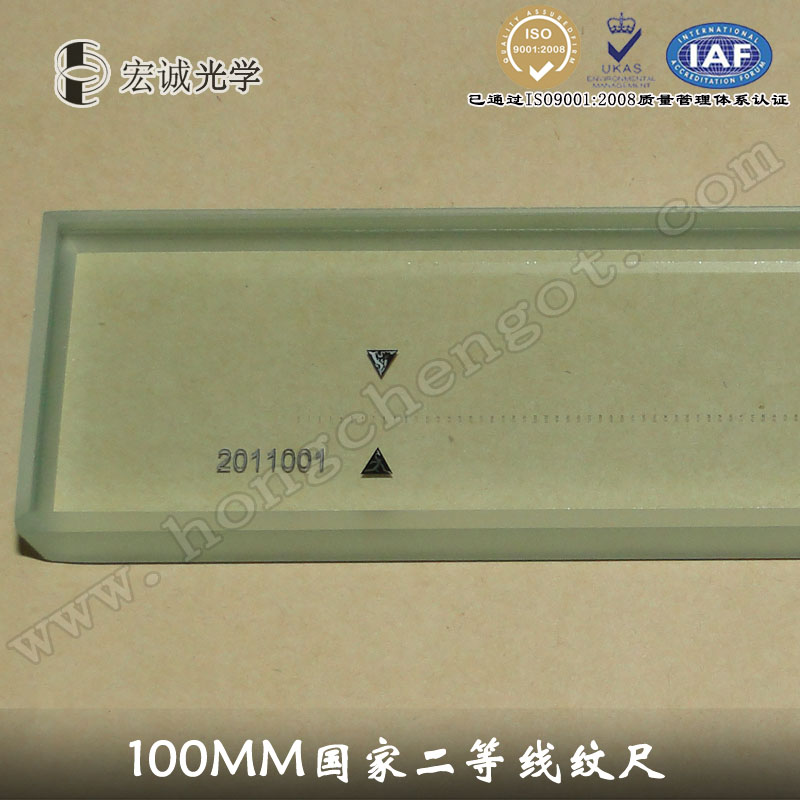

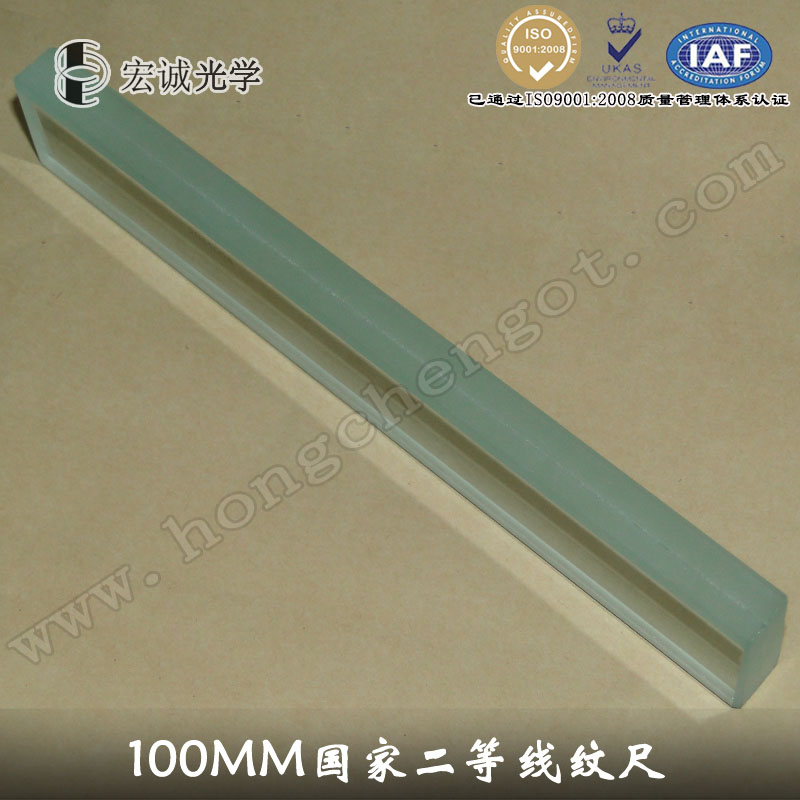

名称：100mm二等线纹尺（可提供计量报告）

型号：HBL11-100-Z

尺寸：130*30*10MM

精度：

 ▇规格：

规格型号

 长（mm） 宽（mm） 厚（mm） 分格值 精度(μm)
HBL01—100 130 30 5 0.1mm,0.5mm,1mm 1
HBL01—200 230 30 5 0.1mm,0.5mm,1mm 1
HBL01—300 330 30 5 0.1mm,0.5mm,1mm 1
HBL01—400 430 30 5 0.1mm,0.5mm,1mm 1
HBL01—500 530 30 5 0.1mm,0.5mm,1mm 1
HBL01—600 630 30 5 1mm 3
HBL01—700 730 30 5 1mm 3
HBL01—800 830 30 5 1mm 5—8
HBL01—1000 1030 30 5 1mm 8—10

 以上规格为常用规格，其他型号可以定做。

国家级别线纹尺参数：

规格型号

 长（mm） 宽（mm） 厚（mm） 分格值 精度(μm)
HBL01—10 13 30 5 0.01mm 1
HBL01—100 130 30 10 1mm 1
HBL01—200 230 30 10 1mm 1.5
HBL01—300 330 30 15 1mm 2.5
HBL01—400 430 30 15 1mm 3
HBL01—500 530 30—35 15—25 1mm 3.5

 ▇应用领域：工作线纹尺用于比长仪、测长机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件；在坐标镗床、坐标磨床等精密机床中作为定位元件线纹尺用于测量或定位时,要和读数显微镜、光学读数头或光电显微镜等配套使用。其中工具显微镜所用的线纹尺膜面向下，刻线在尺子的背面。
